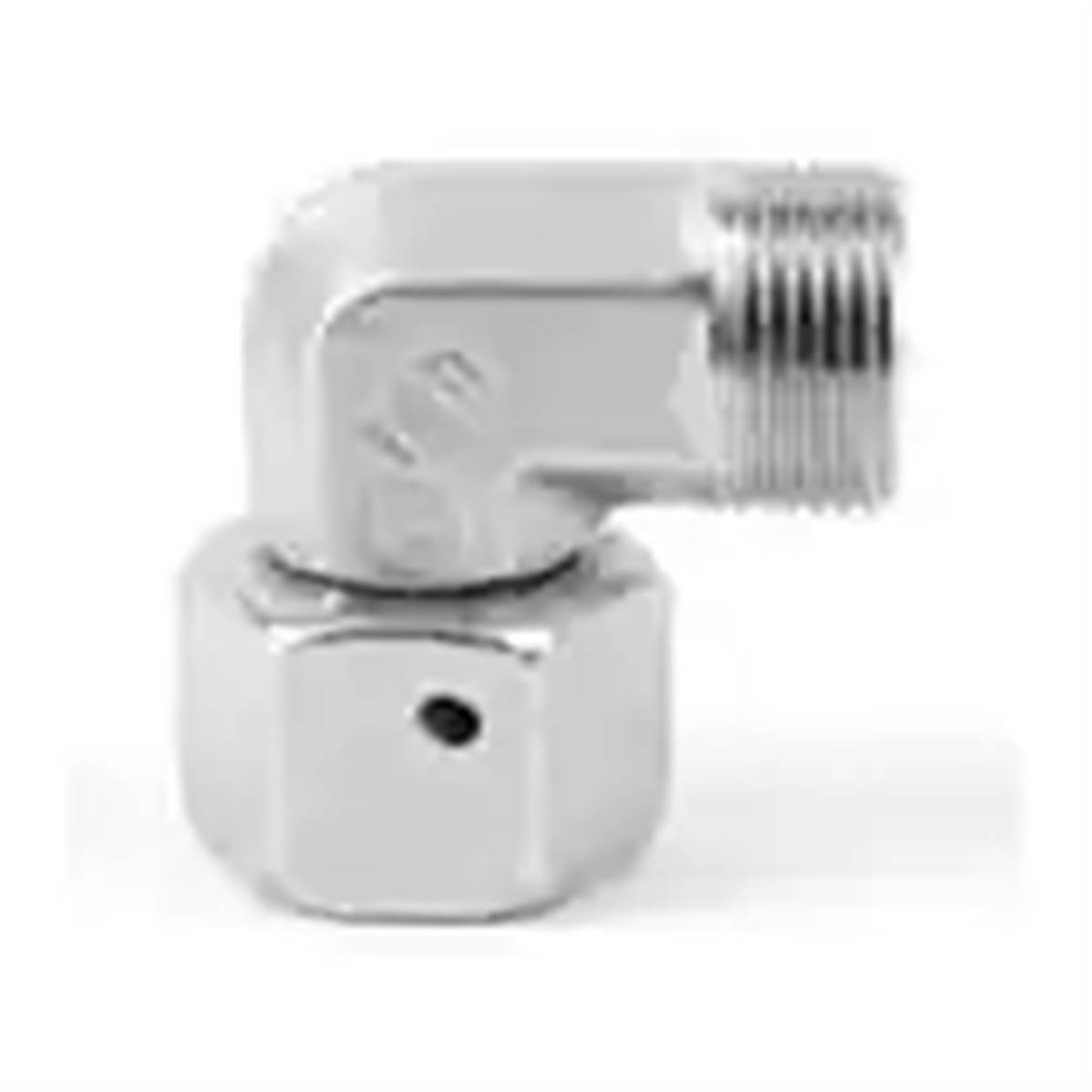

Union mâle - femelle 14S-90° Parker EW14SOMDCF

Raccords de tubes hydrauliques haute pression tube-pivot DIN Ermeto Union mâle - femelle 14S-90° L'objectif principal des raccords de tubes hydrauliques haute pression tube-pivot DIN Ermeto est de raccorder des quantités différentes de tubes ou flexibles. Les raccords sont disponibles en acier et en acier inoxydable. Caractéristiques techniques Série de produits :Heavy Forme :Coude orientable avec joint torique Type de raccordement 1 :24° cone end Diamètre extérieur du tube du raccordement 1 :14 mm Type de raccordement 2 :24° DKO swivel Diamètre extérieur du tube du raccordement 2 :14 mm Type de raccordement 3 :n/a Diamètre extérieur du tube du raccordement 3 :n/a Matériaux utilisés :Steel Accessoires en option :n/a Diamètre extérieur du tube du raccordement 1 :06 jusqu' à 42 mm Diamètre extérieur du tube du raccordement 2 :06 jusqu' à 42 mm Diamètre extérieur du tube du raccordement 3 :06 jusqu' à 42 mm Taille du raccordement 1 :Cône EO 24°, Femelle orientable avec joint torique, Femelle orientable Taille du raccordement 2 :Femelle orientable avec joint torique, Cône EO 24°, Femelle orientable Taille du raccordement 3 :na, Femelle orientable avec joint torique, Femelle orientable, na Forme :Coude orientable avec joint torique, Coude orientable 45° avec joint torique, Té orientable avec joint torique, Té orientable renversé avec joint torique, Coude orientable, Té orientable, Té renversé orientable, Adapteur rallonge, Réduction de tube avec joint torique Série de produits :Light, Heavy, Light/Very light, Light/Heavy, Heavy/Light, Very light Accessoires en option :na, Pre-assemblé avec écrou et EO-PSR bague progressive, Pre-assemblé avec EO-2 écrous de fonction, Pre-assemblé avec écrou et EO-DPR bague progressive Diamètre extérieur du tube :6-42 mm Température de service maximale :+250 Steel, +400 Stainless Steel °C, +482 Steel, +752 Stainless Steel °F Pression de service maximale :16-80 MPa, 160-800 bar, 2321-11603 psi Température de service minimale :-40 (Steel); -60 (Stainless Steel) °C, -40 Steel, -76 Stainless Steel °F Application :Agriculture Equipment, Automotive Process, Chemical Transfer, Construction Equipment, Fuel transfer, Hydraulic, Manufacturing Equipment, Marine, Material Handling, Mobile Equipment, Oilfield, Packaging, Transportation Type de raccordement :Bite Type, Soft Seal Bite Type Spécifications respectées :DIN ISO 8434 Matériaux utilisés :Steel, Stainless steel Informations sur l'article L'objectif principal des raccords de tubes hydrauliques haute pression tube-pivot DIN Ermeto est de raccorder des quantités différentes de tubes et flexibles. Cette gamme étendue de raccords tube-pivot DIN, modèles EW, ET, EL, EVW, EVT, EVL, DA, RED jusqu'à KOR, est disponible en acier et en version acier inoxydable. Selon l'application spécifique, les raccords peuvent être fournis avec une bague coupante (EO-PSR ou DPR) ou un joint élastomère (EO-2). Marchés : •Industrie automobile •Défense •Énergie •Environnement •Industrie •Infrastructures •Machines-outils •Gestion des matériaux •Systèmes mobiles •Pétrole et gaz •Production d'énergie •Processus •Transport •Eau Applications : Adaptés pour les applications hydrauliques générales. Caractéristiques/avantages : •Les raccords des tubes hydrauliques haute pression en acier et en acier inoxydable sont hautement résistants à la corrosion des fluides agressifs et aux influences environnementales. •Haute pression : Les raccords de tubes hydrauliques haute pression tube-pivot DIN Ermeto ont des pressions nominales jusqu'à 800 bar (série S) et 500 bar (série L), si bien qu'ils peuvent être utilisés dans un domaine étendu d'applications. Référence Parker : EW14SOMDCF

Nom de la caractéristique	Valeur de la caractéristique
Poids	150 g
Raccords - Type	Adaptateur
Normalisation 1	S
Normalisation 2	S
Orientation	90°
Dimension 1	14
Dimension 2	14
