Bride complète double pour flexible Ø17,2 mm
Colliers-Série B, double(DIN 301-3)
Les colliers de tubes EO série B conçus pour satisfaire
les exigences mécaniques normales selon la norme DIN 3015-3 sont disponibles dans cinq tailles standard.
Diamètre extérieur des tubes compris entre 6 et 42 mm.
Caractéristiques techniques
Style de produit :Ripped, with tension clearance Taille :2
Diamètre extérieur du tube :17.2 mm Matériaux utilisés :Polypropylene

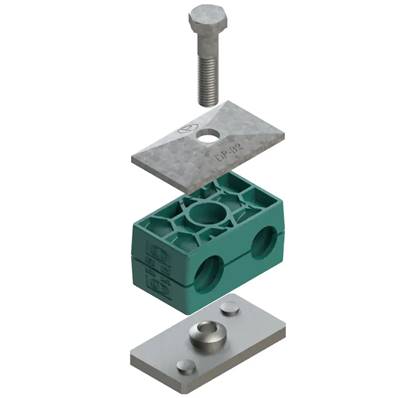

Accessoires inclus :KIT 1 (Clamp, Hexagon head screw, Cover plate, weld plate)
Accessoires inclus :Collier (1 pièce = 2 unités), plaque à souder, plaque à souder multiple (5 colliers), rail de montage (1 m de longueur, 11 cm de hauteur), rail de montage (2 m de longueur, 11 cm de hauteur), rail de montage (1 m de longueur, 14 cm de hauteur), rail de montage (2 m de longueur, 14 cm de hauteur), rail de montage (1 m de longueur, 30 cm de hauteur), rail de montage (2 m de longueur, 30 cm de hauteur), écrou de rail, écrou de rail avec desserrage assuré, plaque de recouvrement, vis à tête hexagonale, vis à pans creux, vis d'empilage, plaque de blocage, rondelle de blocage, KIT 1 (collier, vis à tête hexagonale, plaque de recouvrement, plaque à souder), KIT 16 (collier, vis à tête hexagonale, plaque de recouvrement), KIT 3 (collier, vis à pans creux, plaque de recouvrement, plaque à souder), KIT 4 (collier, vis à tête hexagonale, plaque de recouvrement, écrou de rail), KIT 5 (collier, vis à pans creux, plaque de recouvrement, écrou de rail), KIT 8 (collier, plaque de blocage, vis d'empilage)
Matériaux utilisés :Polypropylène, polyamide 6, caoutchouc, acier, acier inoxydable W5 (1.4401 ou 1.4571)
Style de produit :déchiré, avec jeu de tension, lisse, sans jeu de tension, phosphaté, n.d., galvanisé sans Cr(VI)
D.E. tube :6.0, 6.4, 8.0, 9.5, 10.0, 12.0, 12.7, 13.5, 14.0, 15.0, 16.0, 17.2, 18.0, 19.0, 20.0, 21.3, 22.0, 25.0, 26.9, 28.0, 30.0, 32.0, 33.7, 35.0, 38.0, 42.0, 40.0, n.a. mm
Taille :1, 2, 3, 4, 5, n.d., 1 (M6), 2, 3, 4, 5, 1, 2-5
Informations sur l'article
Les colliers de tubes EO série B conçus pour satisfaire les exigences mécaniques normales selon la norme DIN 3015-3 sont disponibles dans cinq tailles standard.
–Diamètre extérieur des tubes de la série métrique compris entre 6 et 42 mm
–Diamètre extérieur des tubes pour la série R (en pouces) compris entre 1/8 et 1 1/4"
–Diamètre extérieur des tubes pour la série impériale compris entre 1/4 et 1 1/2"
Des colliers de tubes doubles avec différents D.E. sont disponibles sur demande.
Accessoires et types de construction
MATÉRIAU DU COLLIER :
Polypropylène –30°C à +90°C, vert foncé
Polyamide –40°C à +120°C, noir
Caoutchouc –50°C à +120°C, noir
Aluminium, jusqu’à +300°C
Toutes les pièces métalliques sont également disponibles en acier inoxydable. Autres matériaux sur demande.
Qualités d'acier inoxydable 1.4401/1.4571 (AISI 316/316 Ti), résistantes à la rouille et aux acides.
MARCHÉS :
•Industrie automobile
•Défense
•Énergie
•Environnement
•Applications industrielles
•Infrastructures
•Machines-outils
•Manutention de matières
•Systèmes mobiles
•Pétrole et gaz
•Production d’énergie
•Traitement
•Transport
•Eau
APPLICATIONS :
•Adaptés pour les applications hydrauliques générales.
Caractéristiques/avantages des colliers de tubes EO :
•La fonction des colliers est de permettre de fixer les tubes droits ou courbés, ainsi que les flexibles. La large gamme de produits de Parker vous permet de trouver une solution pour toutes vos demandes, ce qui étend donc la gamme d’applications.
•Leurs caractéristiques principales sont qu’ils peuvent être réutilisés, et qu’ils présentent une grande résistance à la traction, une très grande résistance à l’abrasion et une excellente résistance au froid. Cette gamme de fonctions élargit le nombre d'applications possibles et prolonge le cycle de vie des colliers.
Référence Parker : RBP1-217.2
