Raccords de tubes hydrauliques haute pression à tourillon mâle DIN Ermeto

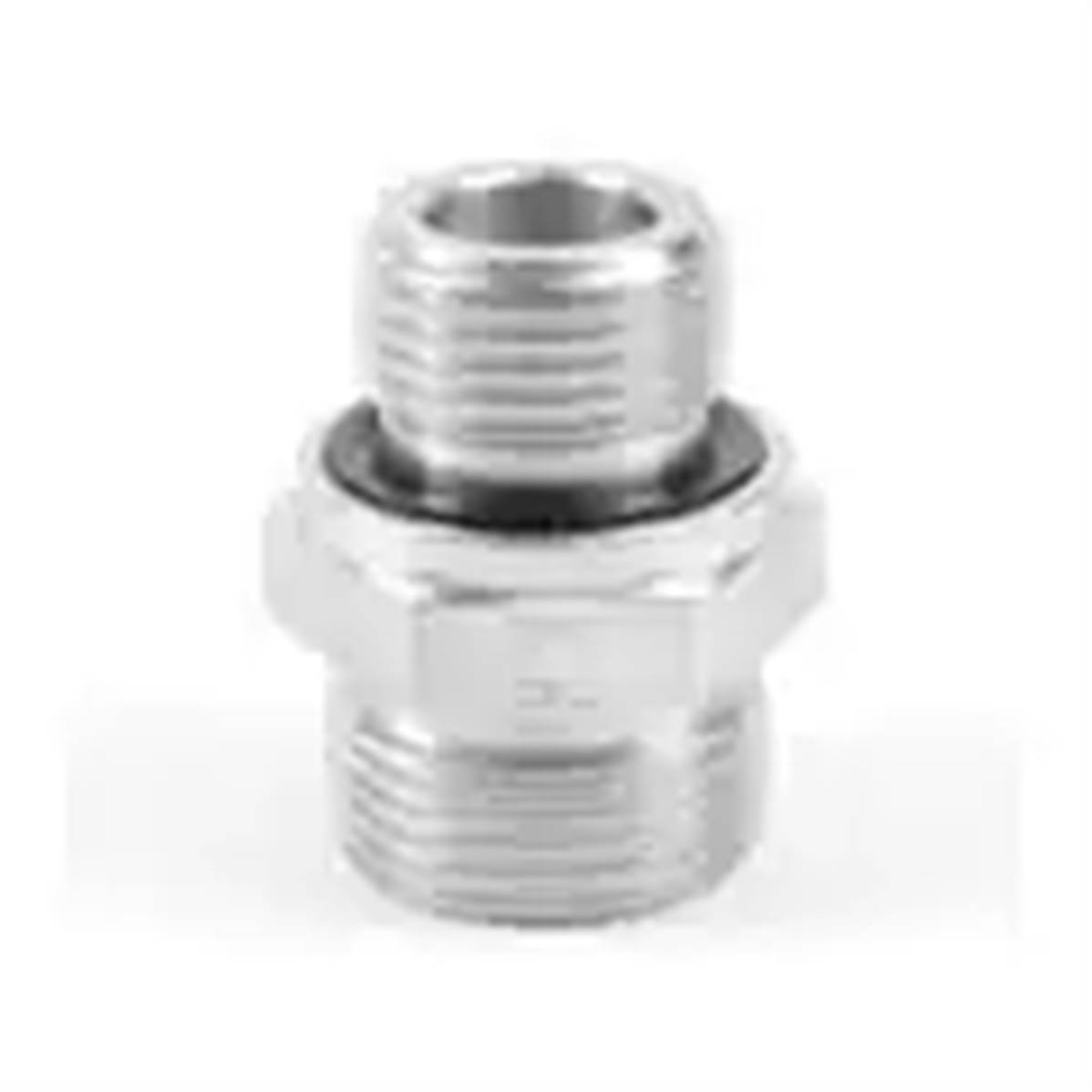

Adaptateur mâle cylindrique 3/8 - mâle 12S
L'objectif premier des raccords de tubes hydrauliques H. P. à tourillon mâle DIN Ermeto est de raccorder des quantités différentes de tubes/flexibles. Cette gamme de raccords est disponible en acier et en acier inoxydable.
Caractéristiques techniques
Série de produits :Heavy Forme :Union mâle
Type de raccordement 1 :Male BSPP thread - ED (ISO 1179) Taille du raccordement 1 :G 3/8 A
Type de raccordement 2 :24° cone end Diamètre extérieur du tube du raccordement 2 :12 mm
Matériaux utilisés :Steel Accessoires en option :n/a
Taille du raccordement :G 1/8 A jusqu' à G 1 1/2 A; M 10x1.0 jusqu' à M48x2.0; 7/16-20UNF-2A jusqu' à 1 5/8-12UN-2A; 1/8-27 NPT jusqu' à 1 1/2-11.5 NPT
Diamètre extérieur du tube du raccordement 2 :04 jusqu' à 42 mm Taille du raccordement 2 :Cône EO 24°
Série de produits :Très légère, Légère, Lourde
Taille du raccordement 1 :Filetage mâle métrique - joint torique (ISO 6149), Filetage mâle métrique - joint ED (ISO 9974), Filetage mâle BSPP - joint ED (ISO 1179), Filetage mâle BSPP - Etanchéité métal (ISO 1179), Filetage mâle BSPT (DIN 3852-2, type C), Filetage mâle - Arête étanche métallique (ISO 9974), Filetage mâle métrique court (DIN 3852-1, type C), Male UNF/UN thread - O-ring (ISO 11926), Male NPT thread (SAE J476)
Forme :Union mâle
Accessoires en option :na, Pre-assemblé avec écrou et EO-PSR bague progressive, Pre-assemblé avec EO-2 écrous de fonction, Pre-assemblé avec écrou et EO-DPR bague progressive
Diamètre extérieur du tube :6-42 mm Pression de service maximale :10-80 MPa, 100-800 bar, 1450-11603 psi
Température de service maximale :+250 Steel, +400 Stainless Steel °C, +482 Steel, +752 Stainless Steel °F
Température de service minimale :-40 (Steel); -60 (Stainless Steel) °C, -40 Steel, -76 Stainless Steel °F
Application :Agriculture Equipment, Automotive Process, Chemical Transfer, Construction Equipment, Fuel transfer, Hydraulic, Manufacturing Equipment, Marine, Material Handling, Mobile Equipment, Oilfield, Packaging, Transportation
Type de raccordement :Bite Type, Soft Seal Bite Type Spécifications respectées :DIN ISO 8434
Matériaux utilisés :Steel, Stainless steel
Informations sur l'article
Le principal objectif des raccords de tubes hydrauliques haute pression à tourillon mâle DIN Ermeto est de raccorder des quantités différentes de tubes ou flexibles. Cette gamme étendue de raccords, modèles GEO, GE-M-ED, GE-R-ED jusqu'à GE-M est disponible en acie et en version acier inoxydable. Selon l'application spécifique, ces raccords peuvent être fournis avec une bague coupante (EO-PSR ou DPR) ou un joint élastomère (EO-2).
Marchés :
•Industrie automobile
•Défense
•Énergie
•Environnement
•Industrie
•Infrastructures
•Machines-outils
•Gestion des matériaux
•Systèmes mobiles
•Pétrole et gaz
•Production d'énergie
•Processus
•Transport
•Eau
Applications : br/>•Adaptés pour les applications hydrauliques générales.
Caractéristiques/avantages :
•Les raccords des tubes hydrauliques haute pression en acier et en acier inoxydable sont hautement résistants à la corrosion des fluides agressifs et aux influences environnementales.
•Surface en acier inoxydable : Les raccords de tubes hydrauliques haute pression à tourillon mâle DIN Ermeto, en version acier inoxydable, présentent une résistance élevée à la corrosion contre les fluides agressifs et les influences environnementales, ainsi qu'une résistance à des températures plus élevées que l'acier. Ces caractéristiques permettent d'étendre leur domaine d'application.
•Haute pression : Les raccords de tubes hydrauliques haute pression à tourillon mâle DIN Ermeto ont des pressions nominales jusqu'à 800 bar (série S) et 500 bar (série L), si bien qu'ils peuvent être utilisés dans un domaine étendu d'applications.
Référence Parker : GE12SREDOMDCF
