Contrôleurs d'extension IQAN XC-21

180,93 €

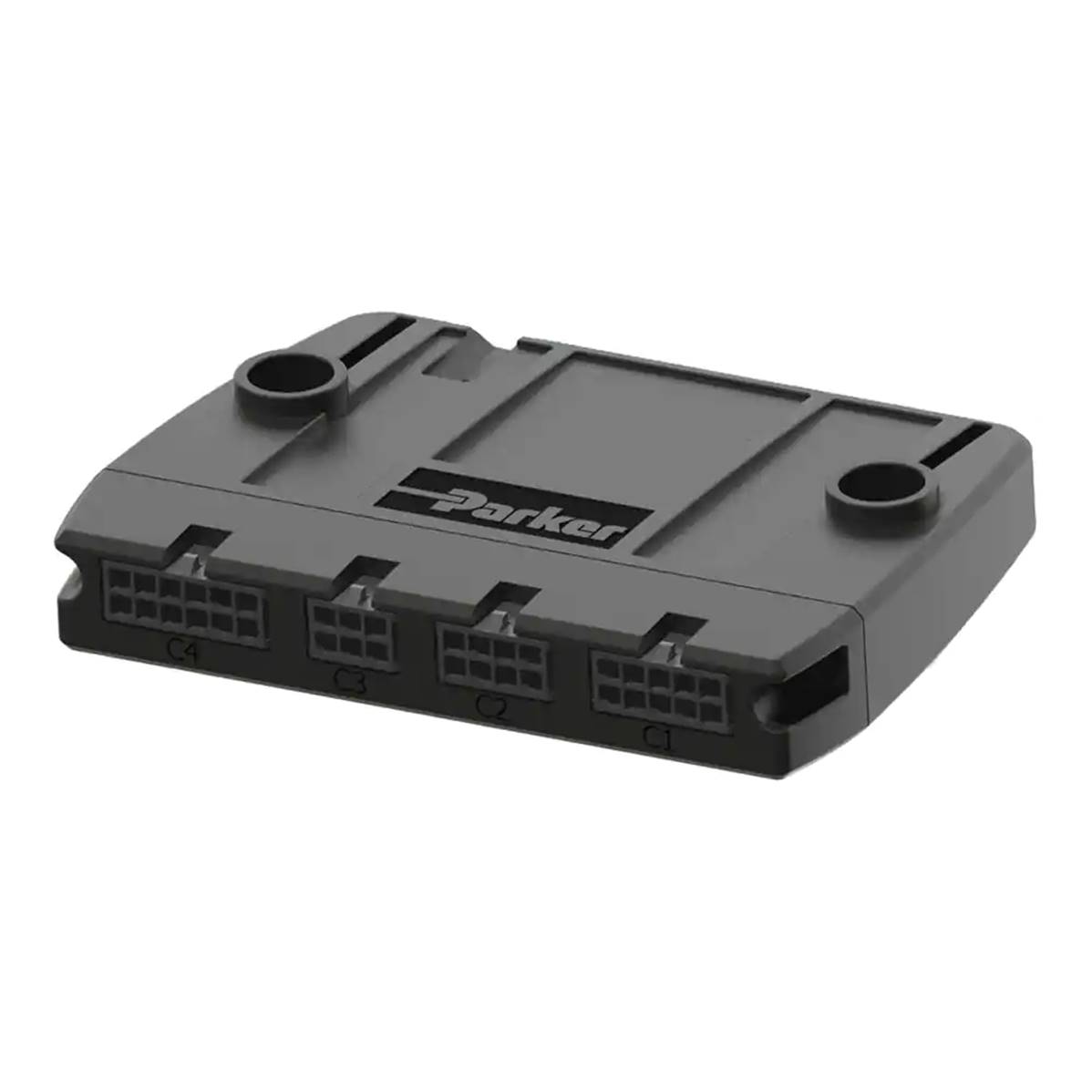

Contrôleur d'extension IQAN-XC21

Référence Parker : 20077775

PARKER
(Code: PA2077775)
En Stock
(1 Article(s) en stock)
0g

Contrôleur d'extension IQAN-XC21

Caractéristiques techniques

Référence du modèle :IQAN-XC21 Tension d'alimentation :9-32 VDC

Température de service maximale :70 °C Température de service minimale :-30 °C

Nombre d'entrées :20 Nombre de sorties :8

Niveau d'étanchéité :40 Spécifications respectées :2004/108/EC

Raccordement électrique :Molex Micro-Fit 3.0 Courant de sortie nominal :300 mA

Matériau du boîtier :Plastique

Secteur :Agriculture, bâtiment, industrie forestière, manutention, secteurs spécialisés, transports

Type de contrôleur :Module esclave/d'extension

Informations sur l'article

L'IQAN-XC21 est un module d'extension conçu pour la plateforme IQANdesign. Cette unité est un module d'E/S de petite taille à utiliser comme une unité d'extension dans un système de commande IQAN. Il est également utile en tant qu'interface avec le joystick IQAN-LC6-X05 afin d'offrir des fonctionnalités CAN. Tous les modules d'extension IQAN communiquent avec un module de commande maître sur un bus CAN, à l'aide du protocole IQAN CAN. L'IQAN-MC2 offre une grande flexibilité de configuration des E/S, qui procure à l'utilisateur une liberté accrue en matière de définition de signaux, tant en termes de mesure que de commande. L'IQAN-XC21 offre jusqu'à 20 entrées numériques pour la connexion de commutateurs. Jusqu'à 8 de ces entrées peuvent être configurées comme entrées de tension pour une connexion de signaux de 0 à 5 V CC en provenance de capteurs et de joysticks à effet Hall ou résistifs. Les capteurs peuvent être alimentés à partir de l'une des tensions de référence de 5 V CC disponible sur le module. Les 12 entrées restantes peuvent être configurées pour offrir jusqu'à 10 entrées de fréquence et 1 entrée de codeur afin de mesurer la vitesse et la position. Les sorties numériques de faible puissance du module sont conçues pour entraîner des charges de faible puissance comme les relais, les LED ou les avertisseurs sonores. Les sorties partagent des broches avec les entrées et sont configurées à l'aide d'un logiciel IQAN. L'IQAN-XC21 est conçu pour une utilisation en cabine sur les machines mobiles. Il utilise quatre connecteurs Molex Micro-Fit de densité de broches variable pour empêcher les mélanges de câblage. Le module offre un adressage dans le faisceau de câbles via l'utilisation d'un IDtag. L'adressage de l'IQAN-XC21 permet de raccorder jusqu'à 8 modules de ce type sur le bus. Le boîtier est conçu pour permettre d'empiler plusieurs modules, en offrant une densité élevée d'E/S pour un faible encombrement. Le module comporte également des broches qui permettent la connexion en cascade de l'alimentation et du CAN pour l'installation simplifiée du faisceau de câbles.

Référence Parker : 20077775
